최대 1 톤 대 싱글 오버 헤드 크레인 - 용량

최대 16 톤 단일 거더 오버 헤드 크레인의 용량

- May 03, 2018 -

기본 정보

이름 : 용량 최대 16 Ton 단일 대들보 오버 헤드 크레인

모델 번호 : LD

리프팅 높이 : 최대 20m

듀티 그룹 : A3-A5

제어 방법 : Pendent / Wireless

신청 : 건축 사용법, 작업장 사용법, 무기물 지역 사용법

슬링 유형 : 와이어 로프

전원 : 전기

이동 유형 : 휠

설치 : 조립

타워 크레인 유형 : 오버 헤드 이동 크레인

운송 패키지 : 나무 상자

사양 : 용량 : 2-10T, 범위 : 5-30M

원산지 : 중국 허난

상품 설명

1 부 : 설명

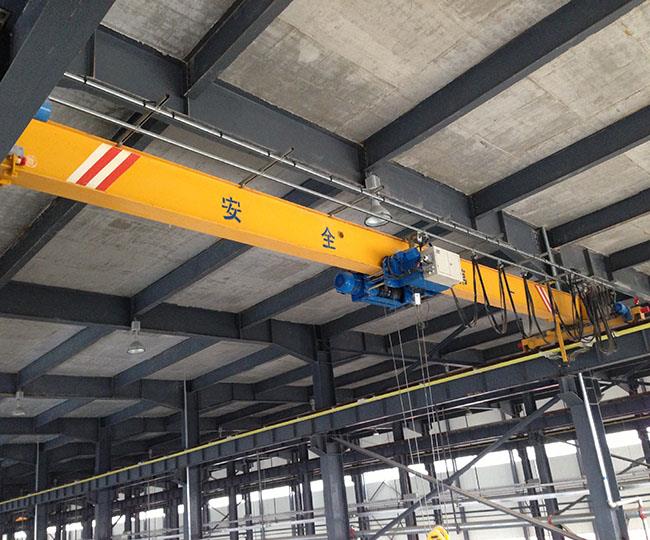

LD 형 단일 대들보 오버 헤드 크레인은 대개 단일 대들보 구조로 구성됩니다. 이것들은 강철 보 또는보다 단단한 용접 상자 대들보 형태로 만들 수 있습니다. 단일 거더 크레인은 20T 미만의 용량으로 들어 올릴 때 더 일반적입니다. LD 단일 대들보 오버 헤드 크레인은 우리 산업 분야에서 널리 사용됩니다. 수력 플랜트, 창고, 작업장, 생산 라인, 유지 보수 샵, 자재 운송, 장비 조립 샵 등에서 적용됩니다. 우리는 포괄적 인 표준 장비와 개별 요구 사항에 맞는 광범위한 액세서리를 갖추고 있습니다.

2 부 : 상세 구성 :

1- 리프팅 메커니즘
- 옵션으로 모노레일 와이어 로프 호이스트 또는 체인 호이스트 : - 리프팅 속도 : 필요에 따라 싱글 또는 듀얼
- 트롤리 속도 : 필요에 따라 싱글 또는 듀얼 또는 스텝 감소
- 가장 경제적 인 가격으로 고성능

2-end 객차
리지드 형 용접 상자 형 엔드 캐리지
- Modula 디자인
- 코인 다람쥐 케이지 모터 또는 옵션으로 소프트 스타트 모터
- 여행 속도 : 싱글 또는 듀얼 또는 필요한만큼 적은 단계

3- 주 대들보
- 강철 용접 상자 거더 또는 튼튼한 중공 스틸 섹션
- Modula 디자인
- 스틸 Q235 또는 Q345로 제작되었습니다.
- 스팬의 처짐 ≤1 / 750

4-Control
C- 트랙을 따라 독립적 인 펜던트 컨트롤 여행
옵션으로 무선 제어
옵션으로 객실 제어

5 전기 부품
- 전원 공급 장치 (옵션)
- IP54 또는 IP44 제어 패널은 작업 환경에 따라 다릅니다.
- 구성 요소는 유지 보수가 용이 한 방식으로 배치되며 전체 레이아웃은 우수한 보호 기능을 제공합니다.
-Festoon 케이블은 케이블 안장에 걸려 있고 케이블 트롤리에 고정되어 있으며 아연 도금 된 C 트랙으로 달려 있습니다.
Schneider 또는 Siemens의 주요 전기 부품

6 회화
기계적 분사 블라스팅에 의한 녹 제거를 통한 부식 방지
- 코팅 에폭시의 첫 번째 층은 30 미크론
- 코팅 에폭시의 두 번째 레이어 30 미크론
- 40 마이크론 폴리 우레탄 3 차 코팅
- 평균 두께 : 약 100 마이크론
- 색상 : 요구 사항에 따라 노란색 또는 주황색

7- 안전 보호
- 비상 정지 스위치
과부하 보호
- 땅 보호
- 교차 여행 및 장거리 여행 보호
리프팅 여행 보호
모터의 과열 방지

3 부 : 스케치 및 기술 데이터

용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000 년	2500	796	1274 년
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15 명	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25 명	4.32	16.0	10.5
	25.5	4.39	16.2	10.6
	26 세	5.35	18.6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000 년	2500	871	1274 년
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125 년	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140 년	700	2500	3000
	15 명	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160 년	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135 년	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25 명	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26 세	6.40	26.2	15.5	875	1250	1100 년	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16.0
	27.5	6.69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7
용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
삼	7.5	1.93	18.9	4.2	530	1255 년	650	2000 년	2500	818.5	1291 년
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275 년	800	2500	3000
	15 명	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315 년	1100 년	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360 년		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24.5	5.99	30.3	14.2
	25 명	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26 세	7.97	35.3	19.1	925	1660 년	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35.9	19.7
	27.5	8.34	36.2	20.0
	28	8.46	36.6	20.3
	28.5	8.59	36.9	20.7
용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
5	7.5	2.20	28.7	4.6	580	1460 년	720	2000 년	2500	841.5	1310 년
	8	2.27	29.0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30.0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540 년	900	2500	3000
	15 명	3.60	33.7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37.0	10.8
	20	5.23	38.2	12.0	875	1545 년	1100 년	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16.6	925	1595 년	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43.6	17.2
	24.5	7.43	43.9	17.4
	25 명	7.55	44.2	17.7
	25.5	7.67	44.5	18.0
	26 세	9.01	47.9	21.4	1015 년	1670 년	1300	4000	4500
	26.5	9.16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9.72	49.7	23.2
용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
10	7.5	3.26	51.3	6.1	720	1850 년	900	2000 년	2500	1293 년	1893 년
	8	3.34	52.1	6.3
	8.5	3.43	52.9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850 년	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900 년	1100 년	2500	3000
	15 명	4.89	60.2	9.8
	15.5	4.98	60.6	10.1
	16	5.07	60.9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940	1140 년
	18	5.63	62.8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63.9	12.3
	20	6.89	66.4	14.8	925	2000 년	1250	3000	3500
	20.5	7.01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100 년	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9.41	73.3	21.0
	25 명	9.56	73.8	21.4
	25.5	9.71	74.2	21.7
	26 세	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13.67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000 년	2500	1293 년	1893 년
	8	3.74	78.3	7.2
	8.5	3.84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82.9	8.3
	11	4.34	83.6	8.5
	11.5	4.55	84.6	9.0	875	2525	1100 년
	12	4.66	85.2	9.3
	12.5	4.76	85.9	9.5
	13	4.87	86.5	9.8
	13.5	4.97	87.1	10.0
	14	5.08	87.6	10.3
	14.5	5.93	90.0	12.4	975		1200	2500	3000
	15 명	6.06	90.6	12.7
	15.5	6.18	91.1	13.0
	16	6.31	91.7	13.3
	16.5	6.43	92.2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94.5	15.5	1075		1300
	18	7.33	95.0	15.8
	18.5	7.47	95.5	16.1
	19	7.61	96.0	16.5
	19.5	7.75	96.5	16.8
	20	8.56	98.7	18.9	1130 년	2570	1400	3000	3500
	20.5	8.72	99.2	19.2
	21	8.87	99.7	19.6
	21.5	9.03	100.2	20.0
	22	9.18	100.8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109.0	28.4	1280 년		1550	3500	4000
	23.5	12.61	109.6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30.0
	25 명	13.22	111.5	30.5
	25.5	13.43	112.0	31.0
	26 세	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115.0	33.8
	27	14.77	115.6	34.3
	27.5	14.98	116.3	34.8
	28	15.20	116.9	35.4
	28.5	15.42	117.5	35.9
용량 (t)	스팬 (m)	총 중량 (G)	최대 바퀴 하중 (kN)	최소 휠로드 (kN)	H1	H2	H3	승	비	C1	C2
20	7.5	5.45	97.9	10.2	900	2450	1050	2000 년	2700	1394 년	1933
	8	5.58	99.5	10.5
	8.5	5.70	101.0	10.7
	9	5.83	102.3	11.0
	9.5	5.96	103.5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105.7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108.8	13.7	970	2480	1150
	12	7.15	109.8	14.0
	12.5	7.30	110.7	14.4
	13	7.45	111.5	14.7
	13.5	7.60	112.3	15.1
	14	7.76	113.1	15.5
	14.5	8.67	115.8	17.7	1050	2530	1280 년	2500	3200
	15 명	8.85	116.6	18.1
	15.5	9.02	117.3	18.6
	16	9.20	118.1	19.0
	16.5	9.37	118.8	19.4
	17	9.55	119.5	19.8
	17.5	10.50	122.2	22.2	1130 년	2560	1390 년
	18	10.70	122.9	22.7
	18.5	10.89	123.6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125.0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127.7	26.4
	21	12.44	128.4	26.9
	21.5	12.64	129.1	27.4
	22	12.85	129.8	27.9
	22.5	12.96	130.5	28.5
	23	13.88	132.7	30.5	1300		1600	3500	4200
	23.5	14.10	133.4	31.0
	24	14.31	134.0	31.6
	24.5	14.52	134.78	32.1
	25 명	14.74	135.4	32.6
	25.5	14.96	135.6	33.1
