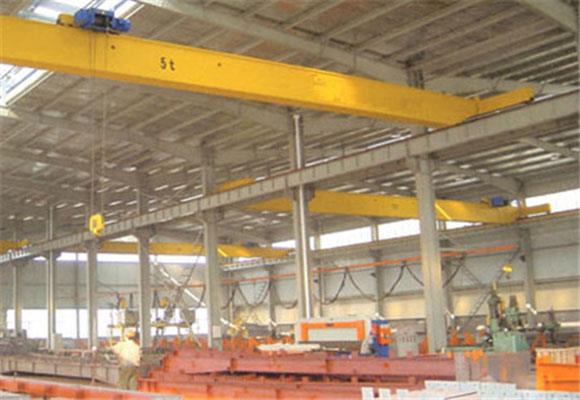

낮은 헤드 룸 단일 대들보 다리 크레인
저 헤드 룸 싱글 거더 브릿지 크레인은 강판과 I-steel, 엔드 거더, 전기 호이스트 및 주행 장치로 대들보 용접으로 구성됩니다. 전기 호이스트는 거더의 I- 강철의 하부 플랜지를 따라 달려서 ...
낮은 헤드 룸 단일 대들보 다리 크레인
기술
저 헤드 룸 싱글 거더 브릿지 크레인은 강판과 I-steel, 엔드 거더, 전기 호이스트 및 주행 장치로 대들보 용접으로 구성됩니다. 전기 호이스트는 거더의 I- 강철의 하부 플랜지를 따라 움직여 물품을 운반합니다. 가벼운 구조와 설치 및 유지 보수가 용이하며 공장, 창고 및 자재장과 같이 호이 스팅을위한 다양한 장소에 널리 사용됩니다. 인화성, 폭발성 및 부식성 매체가있는 환경에서 사용하는 것은 금지되어 있습니다.
낮은 헤드 룸 단일 대들보 브릿지 크레인은 낮은 헤드 룸 워크샵을 위해 설계되었습니다. 그들 사이의 차이점은 전기 호이스트 구동 방식입니다. 낮은 헤드 룸 단일 대들보 다리 크레인의 전기 호이스트가 대들보의 하단 플랜지 판에서 작동하고 단일 대들보 다리 크레인의 전기가 대들보의 한쪽 측면에서 달려있어 후크의 작업 공간을 늘리고 작업장 높이를 줄이고 비용.
워크샵이 좁거나 충분히 크지 않은 경우 크레인을 선택하십시오!
사양
생산 능력 | 티 | 삼 | ||||||
스팬 | 엠 | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
리프팅 높이 | 엠 | 6, 9, 12, | ||||||
리프팅 속도 | m / 분 | 8 또는 8 / 0.8 | ||||||
호이스트 이동 속도 | m / 분 | 20, 30 | ||||||
크레인 주행 속도 | m / 분 | 20 | 30 | |||||
총 무게 | 킬로그램 | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
맥스. 휠로드 | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
레일 권장 | 모델 | 24kg / m | ||||||
총 모터 출력 | kw | 4.9 | ||||||
주요 치수 (mm) | 스팬 (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
레일 탑 크레인 상단 | H | 1065 | 1130 년 | 1180 | 1230 년 | 1300 | ||
중앙에서 후크 중심까지의 레일 | H4 | -130 | -65 | -15 | 35 세 | 105 | ||
크레인 기준 거리 | 승 | 2500 | 3000 | 3500 | ||||
크레인 너비 | 비 | 3000 | 3500 | 4000 | ||||
후크 왼쪽 제한 | S1 | 1413 년 | ||||||
훅 오른쪽 제한 | S2 | 1496 년 | ||||||
생산 능력 | 티 | 5 | ||||||
스팬 | 엠 | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
리프팅 높이 | 엠 | 6, 9, 12, | ||||||
리프팅 속도 | m / 분 | 8 또는 8 / 0.8 | ||||||
호이스트 이동 속도 | m / 분 | 20, 30 | ||||||
크레인 주행 속도 | m / 분 | 20 | 30 | |||||
총 무게 | 킬로그램 | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
맥스. 휠로드 | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
레일 권장 | 모델 | 24kg / m | ||||||
총 모터 출력 | kw | 8.3 | ||||||
주요 치수 (mm) | 스팬 (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
레일 탑 크레인 상단 | H | 1170 | 1255 년 | 1280 년 | 1360 년 | 1410 년 | ||
중앙에서 후크 중심까지의 레일 | H4 | -175 | -90 | -65 | 15 명 | 65 | ||
크레인 기준 거리 | 승 | 2500 | 3000 | 3500 | ||||
크레인 너비 | 비 | 3000 | 3500 | 4000 | ||||
후크 왼쪽 제한 | S1 | 1405 | ||||||
훅 오른쪽 제한 | S2 | 1496 년 | ||||||
생산 능력 | 티 | 10 | ||||||
스팬 | 엠 | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
리프팅 높이 | 엠 | 6, 9, 12, | ||||||
리프팅 속도 | m / 분 | 8 또는 8 / 0.8 | ||||||
호이스트 이동 속도 | m / 분 | 20, 30 | ||||||
크레인 주행 속도 | m / 분 | 20 | 30 | |||||
총 무게 | 킬로그램 | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
맥스. 휠로드 | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
레일 권장 | 모델 | 24kg / m | ||||||
총 모터 출력 | kw | 13.8 | ||||||
주요 치수 (mm) | 스팬 (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
레일 탑 크레인 상단 | H | 1075 | 1195 | 1305 년 | 1385 년 | 1475 년 | ||
중앙에서 후크 중심까지의 레일 | H4 | -175 | -90 | -65 | 15 명 | 65 | ||
크레인 기준 거리 | 승 | 2500 | 3000 | 3500 | ||||
크레인 너비 | 비 | 3000 | 3500 | 4000 | ||||
후크 왼쪽 제한 | S1 | 1840 년 | ||||||
훅 오른쪽 제한 | S2 | 1840 년 | ||||||
