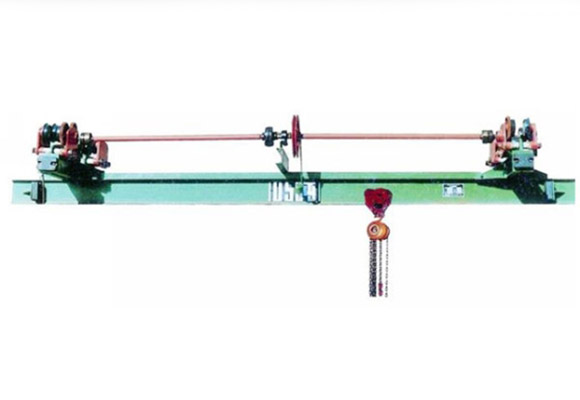

수동으로 작동하는 단일 대들보 오버 헤드 크레인
수동으로 작동하는 단일 대들보 오버 헤드 크레인 설명 SL 모델 수동 드라이브 오버 헤드 크레인은 단일 대들보 수동 오버 헤드 크레인, 모든 동작을 손으로 운전, 그것은 전원이없는 장소에서 사용됩니다. 이 오버 헤드 크레인 (브리지 크레인)은 더 합리적인 ...
수동으로 작동하는 단일 대들보 오버 헤드 크레인
기술
SL 모델 수동 구동 오버 헤드 크레인은 단일 대들보 수동 오버 헤드 크레인이며, 모든 동작은 손으로 구동되며, 전원이 공급되지 않는 장소에서 사용됩니다.
이 오버 헤드 크레인 (브리지 크레인)은 전체 구조가보다 합리적인 구조와 높은 강도를 특징으로하며, 메인 빔은 I 빔 또는 박스 프레임 스틸 빔으로 만들어지며, 최종 객차는 C 섹션 빔으로 만들어집니다.
이 오버 헤드 크레인 (브리지 크레인)은 체인 호이스트와 함께 완전한 세트로 사용됩니다.
1 톤에서 10 톤까지 수용량. 범위는 5m에서 14m, 작업 등급은 A1-A3입니다. 작동 온도 -25 ~ + 42 섭씨.
이 오버 헤드 크레인은 폭발성, 부식성 환경에서 사용할 수 없습니다.
명세서
생산 능력 | 티 | 1 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 5.3 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 650 | 850 | 1090 | 1310 년 |
맥스. 휠로드 | KN | 0.65 | 0.73 | 0.81 | 0.86 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 520 | |||
중앙에서 후크 중심까지의 레일 | H4 | 550 | 580 | 610 | 650 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 360 | 380 | 395 | 420 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 2 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 5.9 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 700 | 870 | 1320 년 | 1550 |
맥스. 휠로드 | KN | 1.13 | 1.19 | 1.29 | 1.40 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 520 | |||
중앙에서 후크 중심까지의 레일 | H4 | 720 | 750 | 790 | 870 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 400 | 415 | 440 | 490 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 삼 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 4.7 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 810 | 1200 | 1460 년 | 1800 년 |
맥스. 휠로드 | KN | 1.61 | 1.79 | 1.87 | 1.97 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 520 | |||
중앙에서 후크 중심까지의 레일 | H4 | 900 | 940 | 980 | 1030 년 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 460 | 485 | 510 | 540 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 5 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 4.7 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 960 | 1360 년 | 1730 년 | 2210 |
맥스. 휠로드 | KN | 2.5 | 2.75 | 2.86 | 3.01 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 600 | |||
중앙에서 후크 중심까지의 레일 | H4 | 1210 년 | 1250 | 1300 | 1360 년 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 520 | 560 | 585 | 625 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 10 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 4.2 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 1420 년 | 1870 년 | 2250 | 2830 |
맥스. 휠로드 | KN | 4.89 | 5.29 | 5.44 | 5.65 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 720 | |||
중앙에서 후크 중심까지의 레일 | H4 | 1390 년 | 1440 년 | 1490 년 | 1550 |
크레인 기준 거리 | 승 | 1800 년 | |||
크레인 너비 | 비 | 2600 | |||
후크 왼쪽 제한 | S1 | 555 | 585 | 615 | 650 |
훅 오른쪽 제한 | S2 | ||||
