수동으로 작동하는 단일 대들보 브릿지 크레인
SL 모델 수동 구동 교량 기중기는 단일 대들보 수동 교량 기중기이며, 모든 동작은 손으로 구동되며 전원이 공급되지 않는 장소에서 사용됩니다. 이 다리 크레인은 더 합리적인 ...

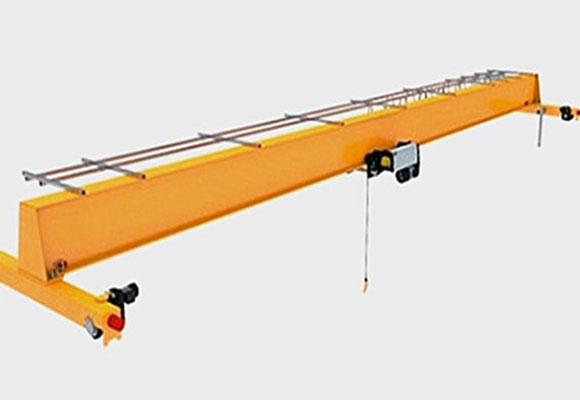

수동으로 작동하는 단일 대들보 브릿지 크레인
기술
SL 모델 수동 구동 교량 크레인은 단일 대들보 수동 오버 헤드 크레인이며, 모든 동작은 손으로 구동되며, 전원이 공급되지 않는 장소에서 사용됩니다.
이 교량 기중기는 더 합리적인 구조와 전체적으로 고강도 강철이 특징이며, 메인 빔은 I 빔 또는 박스 프레임 스틸 빔으로 만들어지며, 최종 객차는 C 섹션 빔으로 만들어집니다.
이 브릿지 크레인은 체인 호이스트와 함께 완전한 세트로 사용됩니다.
1 톤에서 10 톤까지 수용량. 범위는 5m에서 14m, 작업 등급은 A1-A3입니다. 작동 온도 -25 ~ + 42 섭씨.
이 교량 기는 가연성, 폭발성, 부식성 환경에서의 사용이 금지되어 있습니다.
명세서
생산 능력 | 티 | 1 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 5.3 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 650 | 850 | 1090 | 1310 년 |
맥스. 휠로드 | KN | 0.65 | 0.73 | 0.81 | 0.86 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 520 | |||
중앙에서 후크 중심까지의 레일 | H4 | 550 | 580 | 610 | 650 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 360 | 380 | 395 | 420 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 2 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 5.9 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 700 | 870 | 1320 년 | 1550 |
맥스. 휠로드 | KN | 1.13 | 1.19 | 1.29 | 1.40 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 520 | |||
중앙에서 후크 중심까지의 레일 | H4 | 720 | 750 | 790 | 870 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 400 | 415 | 440 | 490 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 삼 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 4.7 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 810 | 1200 | 1460 년 | 1800 년 |
맥스. 휠로드 | KN | 1.61 | 1.79 | 1.87 | 1.97 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 520 | |||
중앙에서 후크 중심까지의 레일 | H4 | 900 | 940 | 980 | 1030 년 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 460 | 485 | 510 | 540 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 5 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 4.7 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 960 | 1360 년 | 1730 년 | 2210 |
맥스. 휠로드 | KN | 2.5 | 2.75 | 2.86 | 3.01 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 600 | |||
중앙에서 후크 중심까지의 레일 | H4 | 1210 년 | 1250 | 1300 | 1360 년 |
크레인 기준 거리 | 승 | 1200 | 1600 | ||
크레인 너비 | 비 | 1800 년 | 2200 | ||
후크 왼쪽 제한 | S1 | 520 | 560 | 585 | 625 |
훅 오른쪽 제한 | S2 | ||||
생산 능력 | 티 | 10 | |||
스팬 | 엠 | 5 | 9 | 12 | 14 |
리프팅 높이 | 엠 | 3-10 | |||
트롤리 이동 속도 | m / 분 | 4.2 | |||
크레인 주행 속도 | m / 분 | 5.0 | |||
총 무게 | 킬로그램 | 1420 년 | 1870 년 | 2250 | 2830 |
맥스. 휠로드 | KN | 4.89 | 5.29 | 5.44 | 5.65 |
주요 치수 (mm) | 스팬 (m) | 5 | 9 | 12 | 14 |
레일 탑 크레인 상단 | H | 720 | |||
중앙에서 후크 중심까지의 레일 | H4 | 1390 년 | 1440 년 | 1490 년 | 1550 |
크레인 기준 거리 | 승 | 1800 년 | |||
크레인 너비 | 비 | 2600 | |||
후크 왼쪽 제한 | S1 | 555 | 585 | 615 | 650 |
훅 오른쪽 제한 | S2 | ||||
