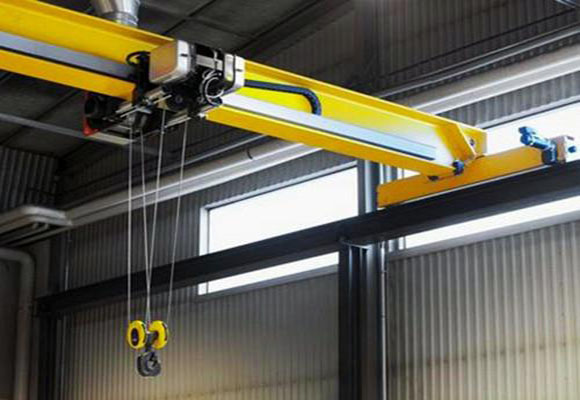

유럽형 단일 대들보 브릿지 크레인

유럽형 단일 대들보 브릿지 크레인

기술

HD 유럽 표준 단일 대들보 브릿지 크레인은 낮은 작업장 및 높은 높이 들어 올리기 요구 사항을 충족시키기 위해 새로 설계된 크레인입니다. 그것은 다음과 같은 많은 장점을 가지고 있습니다 : 강한 강성, 가벼운 무게, 탁월한 구조 디자인 등 그것은 공장 공간과 투자를 효율적으로 절약 할 수 있습니다. DIN (독일), FEM (유럽) 및 ISO (국제) :이 기술은 첨단 기술이며 국제 표준을 기반으로 설계되었습니다. 그 특별하고 특별한 여행 구조가 최선의 선택입니다.

HD 전기 단일 대들보 교량 기중기는 많은 산업의 작업장 및 창고에서 자재를 다루기 위해 널리 사용될 수 있습니다. 기계 제조 등. 창고. 물류. 식품. 제지, 전자 산업 워크숍 및 기타 자재 취급 상황. 리프팅 호이스트는 더블 리프팅 속도의 M5 작업 클래스를 채택합니다. ABM 독일 브랜드 모터가있는 모터. 주행 모터는 하나의 모터 기어 모터에서 SEW 유럽 브랜드를 사용합니다. 교차 및 장거리 이동은 가변적 인 이동 속도입니다. 전기 부품은 Siemens 브랜드를 채택합니다. 보호 등급은 IP 54 고급 등급입니다. 작업 클래스는 ISO 표준에 따라 A5 / M5 클래스에 도달 할 수 있습니다.

풍모

최적화 된 설계, DIN / FEM / ISO 표준. 휠 부하가 작다. 공간 절약

맥스. 안전한 작업 부하 32t

모든 리프팅 요구에 맞는 유연한 솔루션

탁월한 주행 특성, 무단 제어, 부드럽게 움직입니다.

단일 용접 상자 대들보, DIN / FEM 표준 편향

Fe37Fe52Q235BQ345B

재질 Fe37 또는 Fe52

전체 길이의 웹 판 절단을위한 CNC 절단. 높은 처짐 정확도

고품질 자동 용접 및 NDT 검사

용접 후 완전한 거더를위한 샷 블라스팅 Sa2.5, 응력 방출

class 거더와 다리 사이에 장착되는 고압 볼트, 평생 안전 연결

압축 기어 모터 구동, 무단 제어, 경화 장치, 안전 디스크 브레이크

IP55F40 % ED

높은 보호 등급 IP55, F 등급, 40 % ED

이중 플랜지 또는 플랫 휠, 마찰 방지 베어링, 셀룰러 버퍼, 탈선 방지 장치

위상 오류가 발생할 경우 위상 제어 가드가 주 접촉기를 엽니 다.

모든 호이스트 및 크레인 이동은 독립적이며 동시에 실행할 수 있습니다.

접촉기는 심한 진동 등급의 크레인 적용을 충족합니다.

제어 패널은 부식에 견디도록 마무리되었습니다. IP55

구성 요소는 유지 보수가 용이 한 방식으로 배치되며, 전체 레이아웃은 실수로 인한 접촉으로부터 우수한 보호 기능을 제공합니다.

플라스틱 절연체가있는 다중 와이어 형 고정 케이블은 크레인을 사용하기위한 것입니다.

케이블은 쉽게 식별 할 수 있도록 숫자, 색상 또는 태그로 코딩됩니다.

꽃줄에 사용되는 평평한 케이블은 450 / 750V 등급의 PVC 절연 플렉시블 플랫 케이블이며 특히 크레인, 호이스트 용으로 설계되었습니다.

페 스톤 케이블은 케이블 받침대에 매달려 있으며 케이블 트롤리에 고정되어 있으며 아연 도금 된 C- 트랙으로 달려 있으며 볼트 또는 용접 된지지 브래킷으로 주 대들보에 연결됩니다.

드롭을 보호하기 위해 모터 로커 밧줄을 기어로 고정하십시오.

외부 호이스트, 구동 장치, 전기 칸막이 용 비 덮개

경고 표시 등 : 깜박이는 표시 등 및 경고음

안티 - 담합을위한 무선 적외선 탐지기

제어 모드 : 펜던트 또는 원격 제어 - 쉬운 제어, 추가 드라이버 불필요

2 단계 푸시 버튼, 비상 정지 기능

독립 페스 츄 ン 스테이션 또는 고정식 호이스트

보호 등급 IP54

사양
