튜브 벨트 컨베이어

튜브 벨트 컨베이어 설명 환경 친화적 인 연속 운송 장비의 일환으로 원형 튜브 벨트 컨베이어는 주로 석탄, 석탄탄, 코크스, 혼합 재료, 소결광, 미네랄 파우더, 석유 코크스, 석회석, 모래 자갈 골재 운반에 사용됩니다 , ...

문의 보내기채팅하기
제품 정보

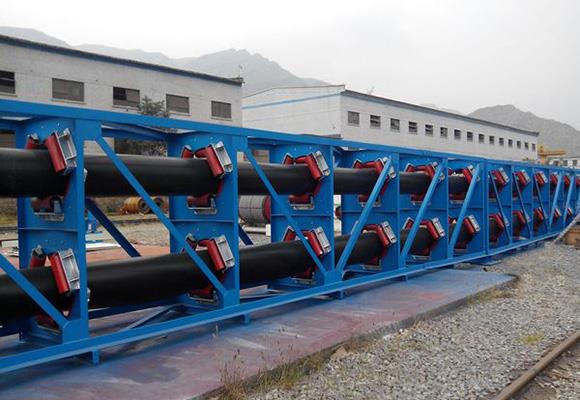

튜브 벨트 컨베이어


기술

원형 튜브 벨트 컨베이어는 환경 친화적 인 연속 운송 장비의 일종으로 주로 석탄, 석탄탄, 코크스, 혼합 재료, 소결광, 미네랄 파우더, 석유 코크스, 석회석, 모래 자갈 골재, 아세틸렌 슬러지, 화학 비료, 소금, 폐지, 인 석고, 황 - 철 슬래그 및 모든 종류의 벌크 재료를 포함한다. 원형 튜브 벨트 컨베이어는 일반 벨트 컨베이어와 동일한 작동 원리를가집니다. 즉, 컨베이어 벨트 및 그 재료를 이동시키기 위해 마찰을 이용한다. 대부분의 부품은 일반적인 벨트 컨베이어와 함께 사용할 수 있지만, 컨베이어 벨트는 원형 튜브 모양으로 감아 야합니다.


원형 튜브 벨트 컨베이어의 원리와 구조 :

1. 공통 토출구

2. 충전 포트

3. 재료 수신 과도기

4. 특수 관형 테이프

5. 재료 언 로딩의 전환 섹션

6. 전송 롤러


컨베이어 벨트가 천이 부분에서 꼬리 부분의 재료를 받으면 컨베이어 벨트는 서서히 원통형으로 감겨 서 원형 튜브 테이프를 사용하여 밀폐 된 방식으로 재료를 이송 한 다음, 재료가 배출 될 때까지 재료가 헤드 전이 부로 이송 될 때 컨베이어 벨트가 점차 전개됩니다.


풍모

1. 그것은 대량 물자를 밀봉하고 수송 할 수있다.

2. 그것은 공간 날실 방식으로 수송 루틴을 배열 할 수 있습니다.

3. 이송 경사각을 향상시킬 수 있습니다.

4. 오프 트랙킹 현상이 없습니다.

5. 그것은 두 방향으로 자료를 전송할 수 있습니다.


사양

튜브 지름
(mm)

대역폭
(mm)

밴드 속도 (m / s)

0.5

0.63

0.8

1

1.25

1.6

2

2.5

Φ100

360

10.6

13.4

17

21.2

26.5

33.9

42.4

53

Φ150

550

23.9

30.1

38.2

47.7

59.6

76.3

95.4

119.3

Φ200

730

42.4

53.4

67.9

84.8

106

135.7

169.6

212.1

Φ250

910

66.3

83.5

106

132.5

165.7

212.1

265.1

331.3

Φ300

1100 년

95.4

120.2

152.7

190.9

238.6

305.4

381.7

477.1

Φ350

1280 년

129.9

163.7

207.8

259.8

324.7

415.6

519.5

649.4

Φ400

1460 년

169.6

213.8

271.4

339.3

424.1

542.9

678.6

848.2

Φ450

1640 년

214.7

270.5

343.5

429.4

536.8

687.1

858.8

1073.5

Φ500

1820 년

265.1

334

424.1

530.1

662.7

848.2

1060.3

1325.4

Φ560

2050 년

332.5

419

532

665

831.3

1064

1330 년

1662.5

Φ600

2190 년

381.7

480.9

610.7

763.4

954.3

1221.5

1526.8

1908.5

Φ630

2300

420.8

530.2

673.3

841.7

1052.1

1346.6

1683.3

2104.1

Φ700

2550

519.5

654.6

831.3

1039.1

1298.9

1662.5

2078.2

2597.7

Φ800

2900

678.6

855

1085.7

1357.2

1696.5

2171.5

2714.3

3392.9

Φ850

3100

766.1

965.2

1225.7

1532.1

1915.1

2451.4

3064.2

3830.3



튜브 지름
(mm)

대역폭
(mm)

밴드 속도 (m / s)

3.15

3.55

4

4.5

5

5.6

6.3

7.1

Φ100

360

66.8

75.3

84.8

95.4

106

118.8

133.6

150.6

Φ150

550

150.3

169.4

190.9

214.7

238.6

267.2

300.6

338.8

Φ200

730

267.2

301.1

339.3

381.7

424.1

475

534.4

602.2

Φ250

910

417.5

470.5

530.1

596.4

662.7

742.2

835

941

Φ300

1100 년

610.2

677.5

763.4

858.8

954.3

1068.8

1202.4

1355 년

Φ350

1280 년

818.3

922.2

1039.1

1169

1298.9

1454.7

1636.6

1844.4

Φ400

1460 년

1068.8

1204.5

1357.2

1526.8

1696.5

1900 년

2137.5

2409

Φ450

1640 년

1352.7

1524.4

1717.7

1932.4

2147.1

2404.7

2705.3

3048.9

Φ500

1820 년

1670 년

1882 년

2120.6

2385.6

2650.7

2968.8

3339.9

3764

Φ560

2050 년

2094.8

2360.8

2660

2992.6

3325.1

3724.1

4189.6

4721.6

Φ600

2190 년

2404.7

2710.1

3053.6

3435.3

3817

4275.1

4809.5

5420.2

Φ630

2300

2651.2

2987.9

3366.6

3787.5

4208.3

4713.3

5302.4

5975.8

Φ700

2550

3273.1

3688.7

4156.3

4675.9

5195.4

5818.9

6546.2

7377.5

Φ800

2900

4275.1

4817.9

5428.7

6107.3

6785.8

7600.1

8550.2

9635.9

Φ850

3100

4826.2

5439

6128.5

6894.5

7660.6

8579.8

9652.3

10878
