강철 공장 용 YZS Type 75 / 20 ~ 160 / 40t 4 빔 주조 교량 기중기
- Mar 30, 2018 -

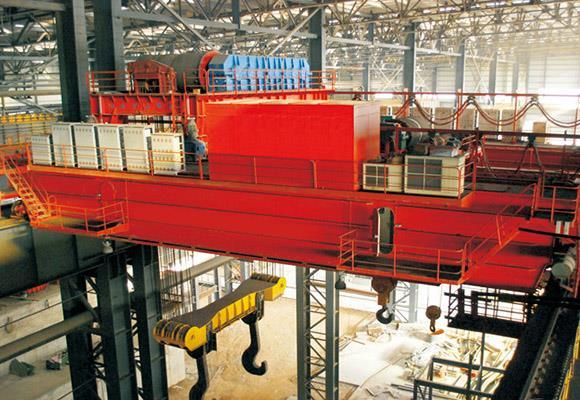

기본 정보 four-girder-casting-crane39247206808.jpg


이름 : 4 빔 캐스팅 브릿지 / 오버 헤드 크레인

모델 번호 : YZS

유형 : 야금

리프팅 용량 : 75 / 20 ~ 160 / 40t

들어 올리는 높이 : 20-22m

스팬 : 16-22m

취업 등급 : A6 / A7 / A8

과부하 보호 : 포함됨

제한된 전환 : 포함됨

Control Stype : 캐빈 / 원격 제어 / 무선 제어

보증 기간 : 12 개월

전원 : 전기

운송 패키지 : 목조 케이스, 누드

규격 : ISO / FEM 표준

원산지 : Xinxiang, China

상품 설명


캐스팅 브리지 크레인은 주로 다리, 게, 연결 트래버스, 트롤리 메커니즘 및 전기 부품으로 구성됩니다. 메인 후크는 강철 래들을 감아 올리기위한로드 핸들링 장치로 일정한 간격으로 연결하는 트래버스를 사용하고 주 후크와 함께 보조 후크가 작동하여 용강 슬래그 및 기타 보조 호이 스팅을 수행합니다.

트롤리 주행기구 및 주요 전기 장비가 대들보에 설치됩니다. 대들보의 전기 패널 실은 단열을 위해 암면을 사용하고 내부에 공기 냉각기가 있습니다. 용강의 금속 구조 부재로의 방열을 줄이기 위해, 열 배플은 거더의 바닥에있는 스팬 방향을 따라 설정됩니다.

YZS 형 오버 헤드 크레인 안전 기능


1. 과부하 보호 장치
2. 최고 품질의 장시간 폴리 우레탄 재료 완충제
3. 크레인 주행 제한 스위치
4. 저전압 보호 기능
5. 비상 정지 시스템
6. 리프팅 높이 제한 장치


오버 헤드 주조 크레인의 부품


1. 주요 대들보

그것은 대들보 상자, 플랫폼, 판토 그래프 및 트롤리 레일을 포함합니다. 샷 블라스팅과 고품질 페인팅, 잘 선택된 강판, 첨단 용접 기술 및 장비를 적용합니다.


2. 트롤리
모터, 감속기, 브레이크, 트롤리 프레임, 드럼, 후크, 풀리 등으로 구성되어 있습니다. 트롤리는 리프팅 메커니즘과 크로스 트래블 메커니즘을 포함합니다. 트롤리는 적용 및 작업 환경에 따라 엄격하게 설계되었습니다.

3. 끝 빔
장거리 주행 메커니즘으로 작동하며 빔, 휠, 모터, 감속기, 브레이크 및 기타 부품과 결합됩니다. 강판은 샷 블라스팅, 고품질의 회화 및 재료를 채택합니다. 엔드 빔은 빔을받습니다.

4. 전기 부품
우리는 비가 내리는 고품질의 전기 부품을 선택합니다. 전원 공급 장치는 도체 막대입니다. 우리는 지멘스와 같은 전기 부품의 최고 브랜드를 제공 할 수 있습니다.


워크샵 쇼


75 / 20t-160 / 40 YZ 유형 4 빔 캐스트 브릿지 크레인
리프팅 용량 1 차 수작업 75 100 140 160
두 번째 손수레 20 30 40 40
작업 클래스
A6 A6 A7 A6
스팬 22 (18.6) 16 18 22
리프팅 높이 1 차 수작업 20 18 20 20
두 번째 손수레 22 19 22 22
속도 리프팅 1 차 수작업 m / 분 12.99 (8.41) 7.54 6.13 6.24
두 번째 손수레 21.16 (18.58) 8.93 9.54 9.59
여행 1 차 수작업 41.9 35.08 34.5 36.52
두 번째 손수레 44.18 42.44 39 세 38.5
카트 115 (76.7) 76.99 77.3 86.17
무게 1 차 수작업
60 (58) 66 79.4 79.95
두 번째 손수레
8.4 10.25 15.97 15.55
총 무게
176 173 213 236
최대 바퀴 하중 kn 500 (460) 520 530 365
스틸 트랙 추천
QU120 QU120 QU120 QU120
전원
380V 50HZ 3 상 AC 380V 50HZ 3 상 AC 380V 50HZ 3 상 AC 380V 50HZ 3 상 AC


작업 조건


1. 작동 온도 : -10 ~ + 60 ° C,
온도가 + 40 ° C 일 때 상대 습도가 50 % 이하입니다.
3. 직업 수업 : A6 / A7
4. 전원 : 3ph, 380V, 50HZ 또는 고객 요구 사항에 따라.

판매 후 서비스


1. 크레인에서 기계 전체를 1 년 동안 보증합니다.
2. 무료 예비 부품 제공
3. 보증 기간이 만료되면 유지 보수 비용이 저렴합니다.
4. 언제든지 독점 기술자 지원
5. 최종 사용자에게 무료 교육을 제공 할 수 있습니다.


아래 세부 정보로 귀하의 질의를받을 수 있기를 기대합니다 :


1. 리프팅 용량
2. 스팬 (레일 센터 - 센터)
3. 필요한 들어 올림 높이 (후크에서지면까지)
4. 크레인 주행 길이
5. 크레인이 무엇을 들어 올릴 것인가?
6. 크레인 및 호이스트 이동 속도 (m / min)
7. 레일의 길이와 높이.
8. 리프팅 및 여행을위한 단일 속도 또는 배속?
9. 운전실 제어 장치 또는 펜던트 제어 장치?
10. 하루에 몇 시간 씩 일합니까?
11. 전원 : 380v, 50Hz, 3phase 또는 다른 사람?
