실드가있는 이중 대들보 갠트리 크레인

실드가있는 더블 거더 갠트리 크레인 설명 비 굴착 장치 실드 머신의 커터 헤드 및 쉴드 보닛의 설치 및 건설 중 터널지지 세그먼트의 리프팅 작업에 주로 사용되는 실드가있는 더블 거더 갠트리 크레인. 안정의 장점을 가지고 ...

문의 보내기채팅하기
제품 정보

실드가있는 더블 거더 갠트리 크레인


기술

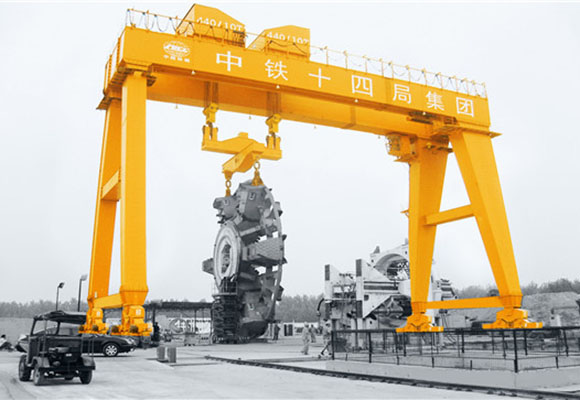

비 굴착 장치 실드 기계의 커터 헤드 및 실드 바디의 설치 및 건설 중 터널지지 세그먼트의 리프팅 작업에 주로 사용되는 실드가있는 더블 거더 갠트리 크레인. 안정적인 성능, 높은 생산 효율성, 쉬운 유지 보수의 장점을 가지고 상부는 유연한 작업 모드와 파고 들어 다른 방향의 요구를 수용하기 위해 회전식 스프레더이며, 완벽한 안전 지침과 과부하 보호 장치, 최대 안전을 보장했다 운영 인원 및 장비의 전기 시스템은 PLC 주파수 조정을 채택, 그것은 기관 제어, DMG 설계, 제조, 검사 실행 최근에 공개 된 국가 표준에 유용합니다.


풍모

Double Girder Gantry Crane 비 굴착 장치 실드 기계의 커터 헤드 및 실드 바디의 설치 및 건설 중 터널지지 세그먼트의 리프팅 작업에 주로 사용되는 실드가 있습니다.

확산기로 Chi를 채택하고 스프레더는 360도 회전이 가능하며 커터 헤드의 설치 각도가 다르다.

이중 트롤리 구조를 채택하십시오, 2 개의 트롤리는 연결 장치 일 수 있고, 커터 헤드를 게양하고, 또한 튜브 시트를 들어 올리기 위해 별도로 작업 할 수 있습니다.

오픈 기어 드라이브를 사용하여 들어 올리면 비용이 절감됩니다.


기중기 힘 근원은 3 단계, 50HZ, 380V이다;

작동 온도는 -20 ~ + 45도,

최대 상대 습도 95 % 미만 (결로 현상 있음);

20m / s 미만의 작업 속도;

크레인 작업 의무 A3, A4;

크레인에 환경 조건에 대한 특별 요구 사항이있는 경우 주문 계약에 따라 실행됩니다.


사양

생산 능력

400

스팬

33

34

리프트 높이 m

주요 리프팅

24 (업 레일) 23 (다운 레일)

24 (업 레일) 23 (다운 레일)

보조 리프팅

22 (업 레일) 26 (다운 레일)

22 (업 레일) 26 (다운 레일)

리프팅 속도

m / 분

0.09 ~ 0.9; 7

트롤리 이동 속도

m / 분

1.15-11.5

크레인 주행 속도

m / 분

1.6-16

맥스. 휠로드

KN

406

415

레일 권장

모델

QU100

주요 치수 (mm)

스팬 (m)

33

34

크레인 기준 거리

4500

크레인 너비

14000

후크 왼쪽 제한

S1

2500

후크 왼쪽 제한

S2

3500


생산 능력

200 + 200

스팬

33

34

리프팅 높이

48 (업 레일 24l) (다운 레일 24l)

리프팅 속도

m / 분

0.09 ~ 0.9; 7

트롤리 이동 속도

m / 분

1.15-11.5

크레인 주행 속도

m / 분

1.6-16

맥스. 휠로드

KN

405

410

레일 권장

모델

QU100

총 모터 출력

kw

241

주요 치수 (mm)

스팬 (m)

33

34

크레인 기준 거리

14000

크레인 너비

22800

후크 왼쪽 제한

S1

2500

훅 오른쪽 제한

S2

3500


생산 능력

100 + 100

스팬

33

34

리프팅 높이

1500 + 21000

리프팅 속도

m / 분

0.3-3-6

트롤리 이동 속도

m / 분

2.5-25

크레인 주행 속도

m / 분

2-20

맥스. 휠로드

KN

270

290

레일 권장

모델

QU80

총 모터 출력

kw

225

주요 치수 (mm)

스팬 (m)

33

34

크레인 기준 거리

12000

크레인 너비

19038

후크 왼쪽 제한

S1

2500

훅 오른쪽 제한

S2

2500


생산 능력

100

스팬

20

22

24

리프팅 높이

9800 + 30000

리프팅 속도

m / 분

0.37-3.7-6

트롤리 이동 속도

m / 분

0.5-25

크레인 주행 속도

m / 분

1.4-14

맥스. 휠로드

KN

230

235

240

레일 권장

모델

QU80

총 모터 출력

kw

145

주요 치수 (mm)

스팬 (m)

20

22

24

크레인 기준 거리

10700

크레인 너비

16380

후크 왼쪽 제한

S1

1750 년

훅 오른쪽 제한

S2

1900 년


생산 능력

130

스팬

20

22

24

리프팅 높이

9800 + 30000

리프팅 속도

m / 분

0.37-3.7-6

트롤리 이동 속도

m / 분

0.5-25

크레인 주행 속도

m / 분

1.4-14

맥스. 휠로드

KN

270

275

280

레일 권장

모델

QU80

총 모터 출력

kw

145

주요 치수 (mm)

스팬 (m)

20

22

24

크레인 기준 거리

10700

크레인 너비

16180

후크 왼쪽 제한

S1

1750 년

훅 오른쪽 제한

S2

1900 년
